Дымарь

Сообщений 1 страница 13 из 13

1

Уважаемые пчеловоды! Независимо от породы имеющихся  на ваших пасеках пчел, дымарь (дымокур) или по другому генератор дыма - обязательный инструмент, используемый для работы с пчелами. Иногда он просто висит где-то рядом, но готовый в любой момент выдать клуб дыма в нужном направлении и в нужном количестве, иногда находится в руках и выпускает струю и или клуб дыма в зависимости от нажатия на мех.
Конструкций дымарей много и размеры разные, но все они выполняют одну задачу - вырабатывают дым, необходимый пчеловоду для работы с пчелами. Есть дымари из обычной стали, есть из нержавеющей стали, есть без защитной решетки, есть с решетками.  Есть со съемными мехами, есть с приклепанными не съемными мехами. Это обычные дымари с вдуванием воздуха с помощью сжимаемых мехов.
В настоящий момент в продаже появились дымари с электрическим вдуванием воздуха - вентиляторные.
Имеется несколько моделей, отличающихся крышкой камеры сгорания, способом крепления ручки и способом включения вентилятора. Включение вентилятора может быть с помощью тумблера или кнопки, монтируемых на ручке под управление большим пальцем.
Питание вентилятора осуществляется 4-мя пальчиковыми элементами размера АА (316), которые устанавливаются в ручке. В верхней части ручки имеется разъем микро USB, предназначенный для зарядки пальчиковых аккумуляторов АА 1.2 Вольта, устанавливаемых вместо щелочных(алкалиновых) или солевых элементов.

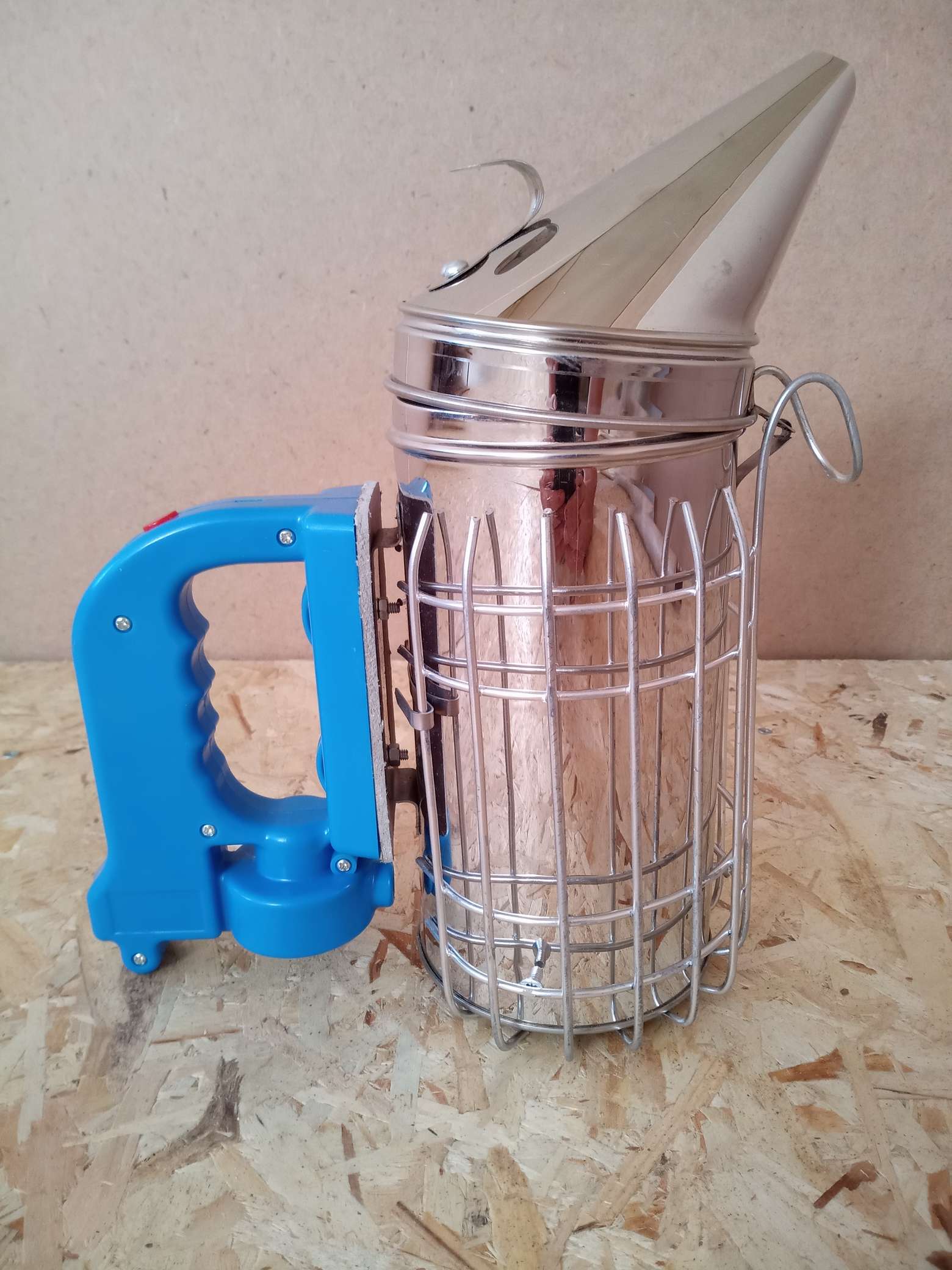

Я заинтересовался такими дымарями. После экскурса по Алиэкспресс я заказал себе дымарь с кнопочным приводом. Почему с кнопочным? Мне больше нравится кнопочное включение. Нажал-включил, отпустил-выключил. А тумблер надо перемещать. Не всегда удобно это делать. нужно приспосабливаться. А с кнопкой проще.

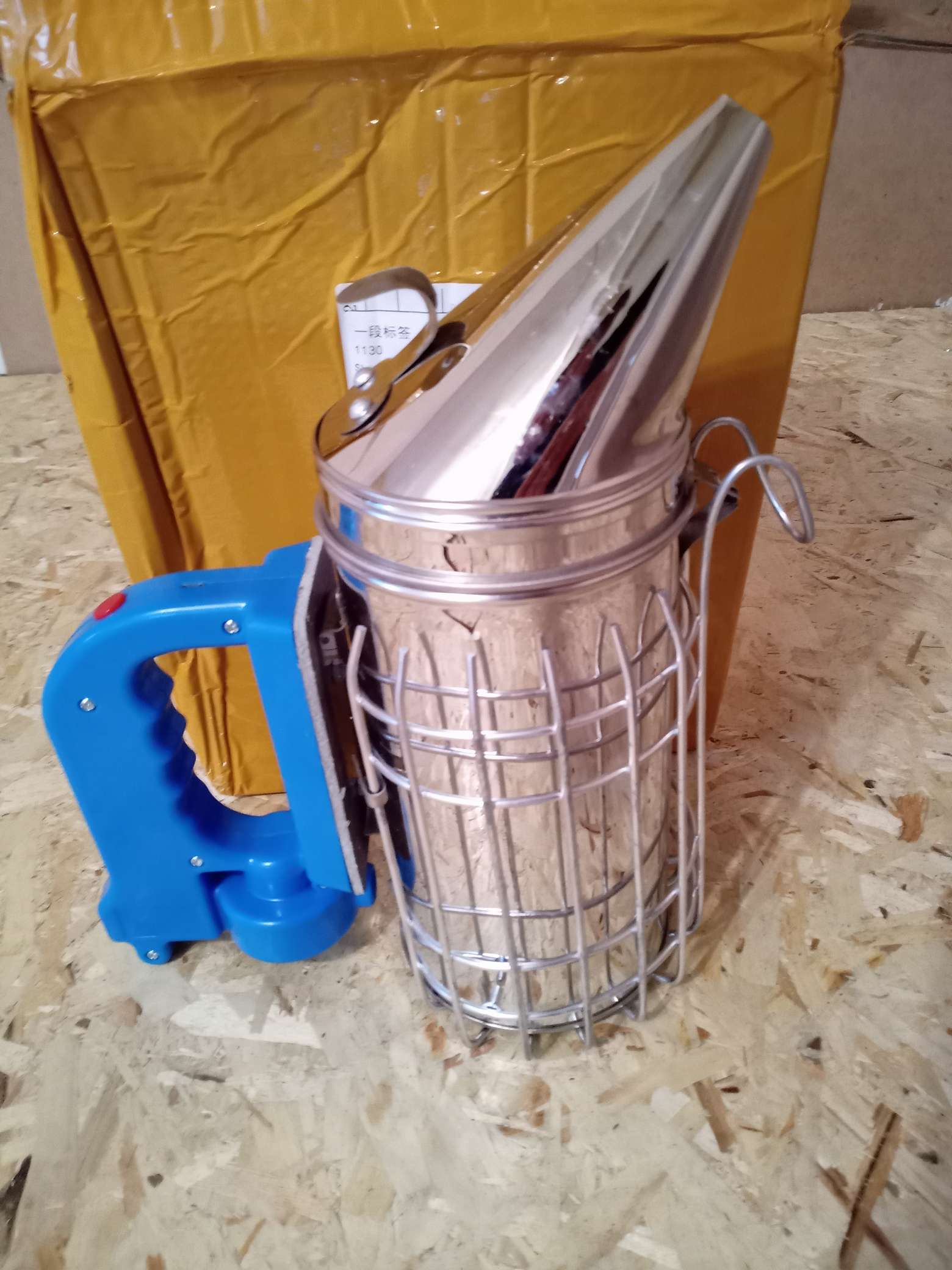

В результате  - через 3 недели после оформления заказа получил объединенную посылку, в которой вместе с другими товарами была оранжевая картонная коробка с дымарем
Конечно, пинали коробку сначала китайские грузчики, а потом российские. Коробка приняла на себя все пинки, но дымарь уцелел, только в одном месте мелкая вмятинка, не влияющая на работоспособность.

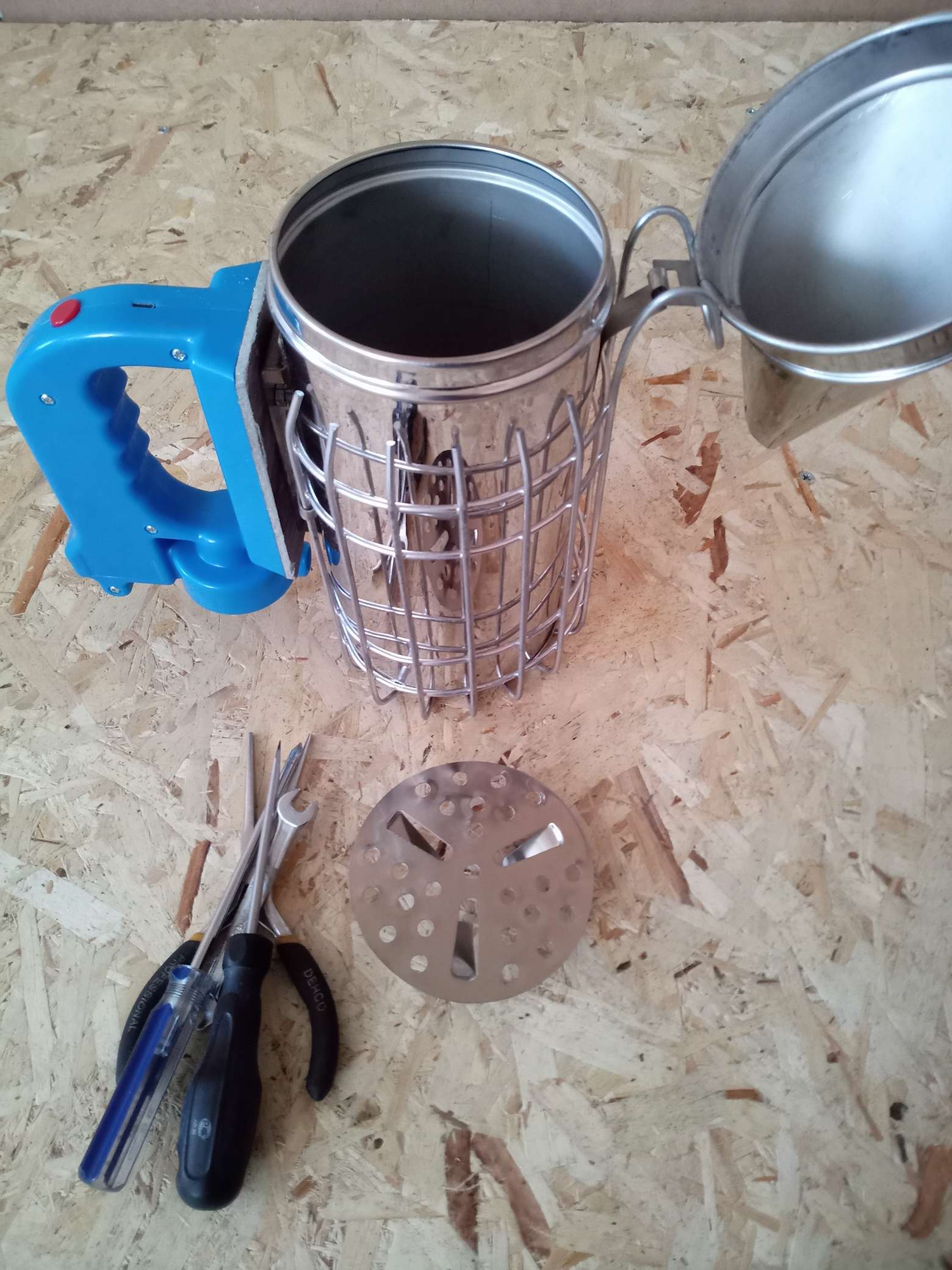

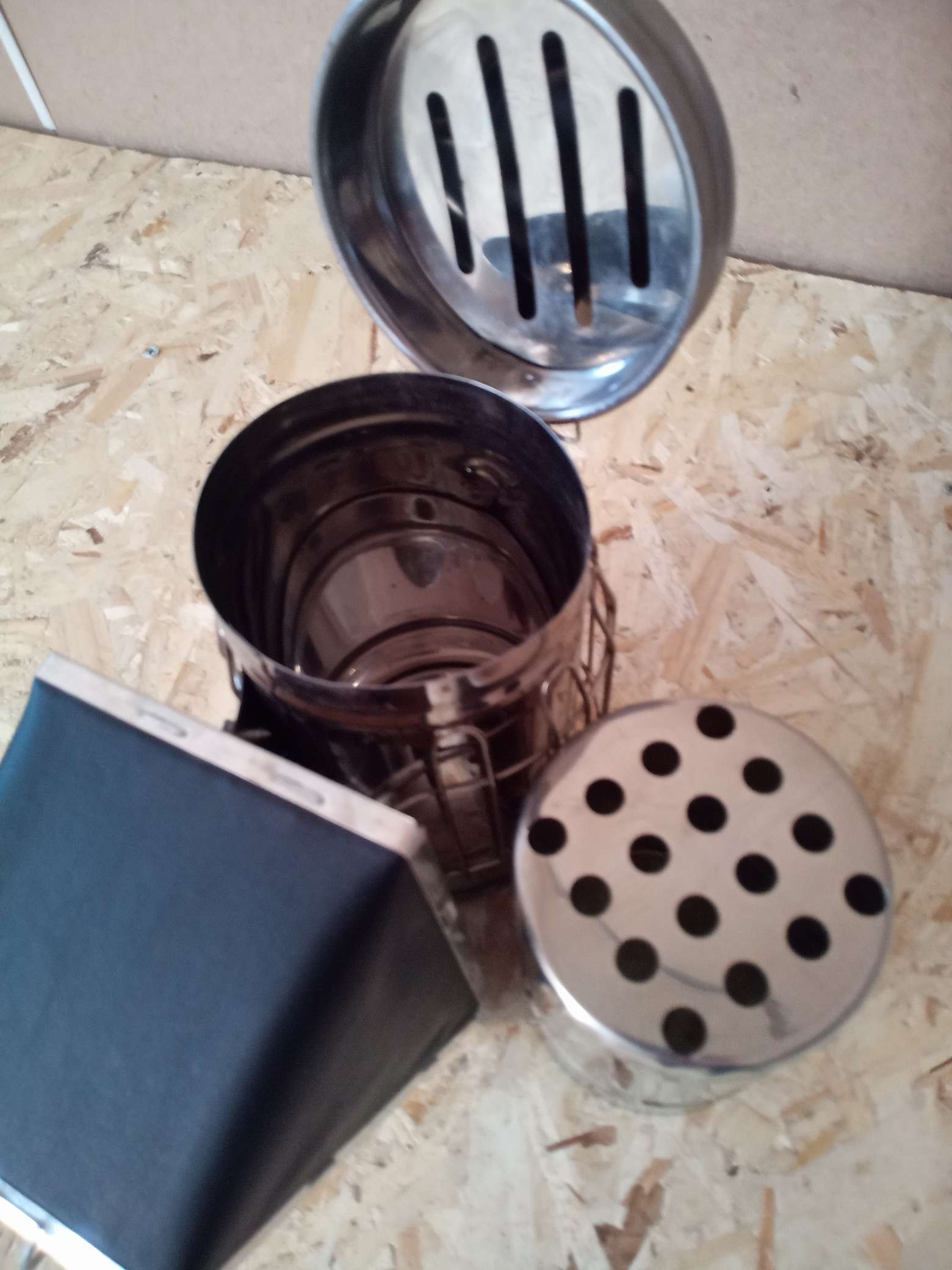

Конструкция: корпус из тонкостенной нержавеющей стали (не магнитной), откидывающаяся крышка без решетки, нет жаровни (стакана-камеры сгорания), тонкостенная решетка для укладки на дно, защитная решетка на корпусе съемная из оцинкованной проволоки и пластиковая ручка-корпус или электрический модуль.

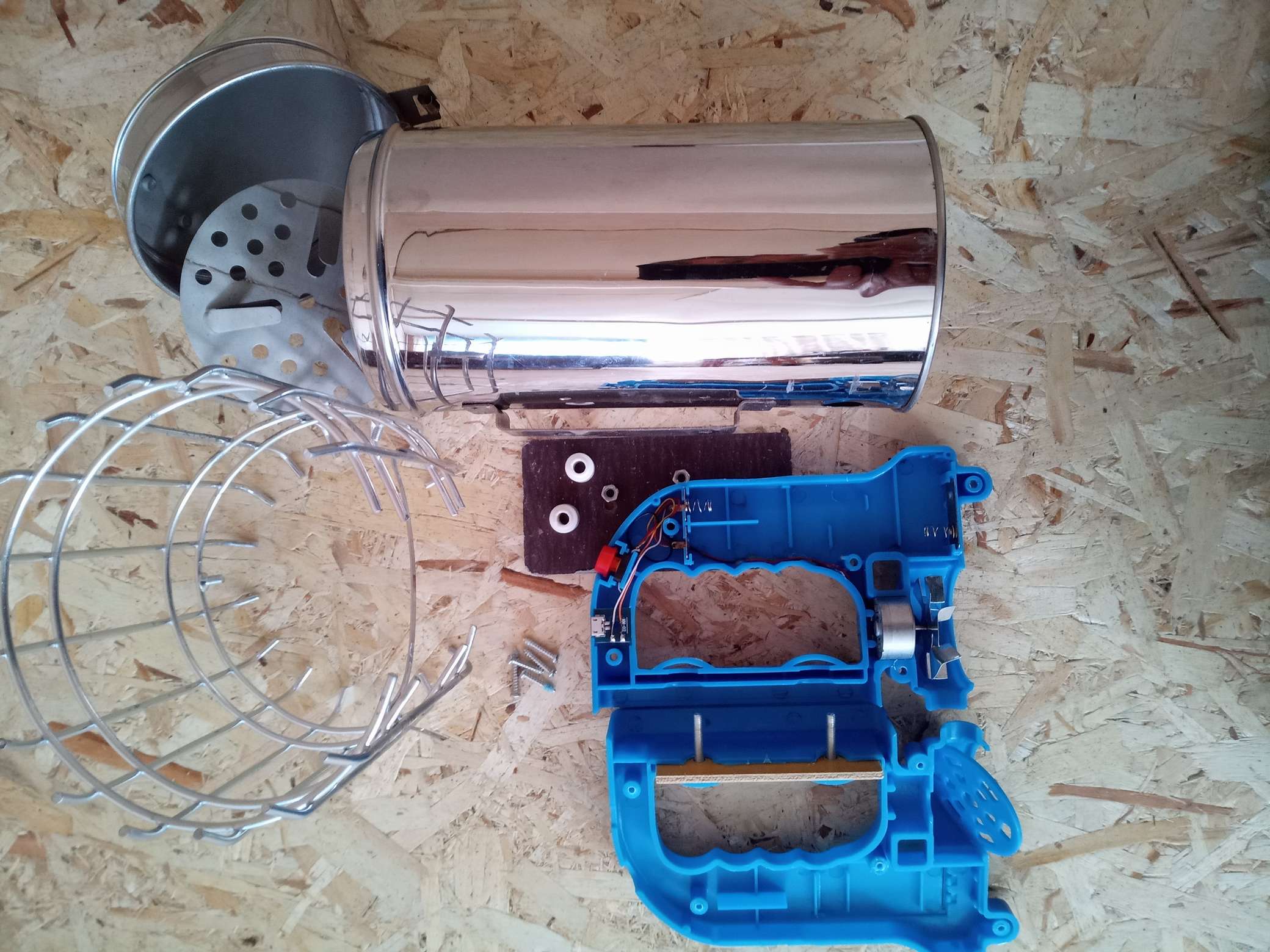

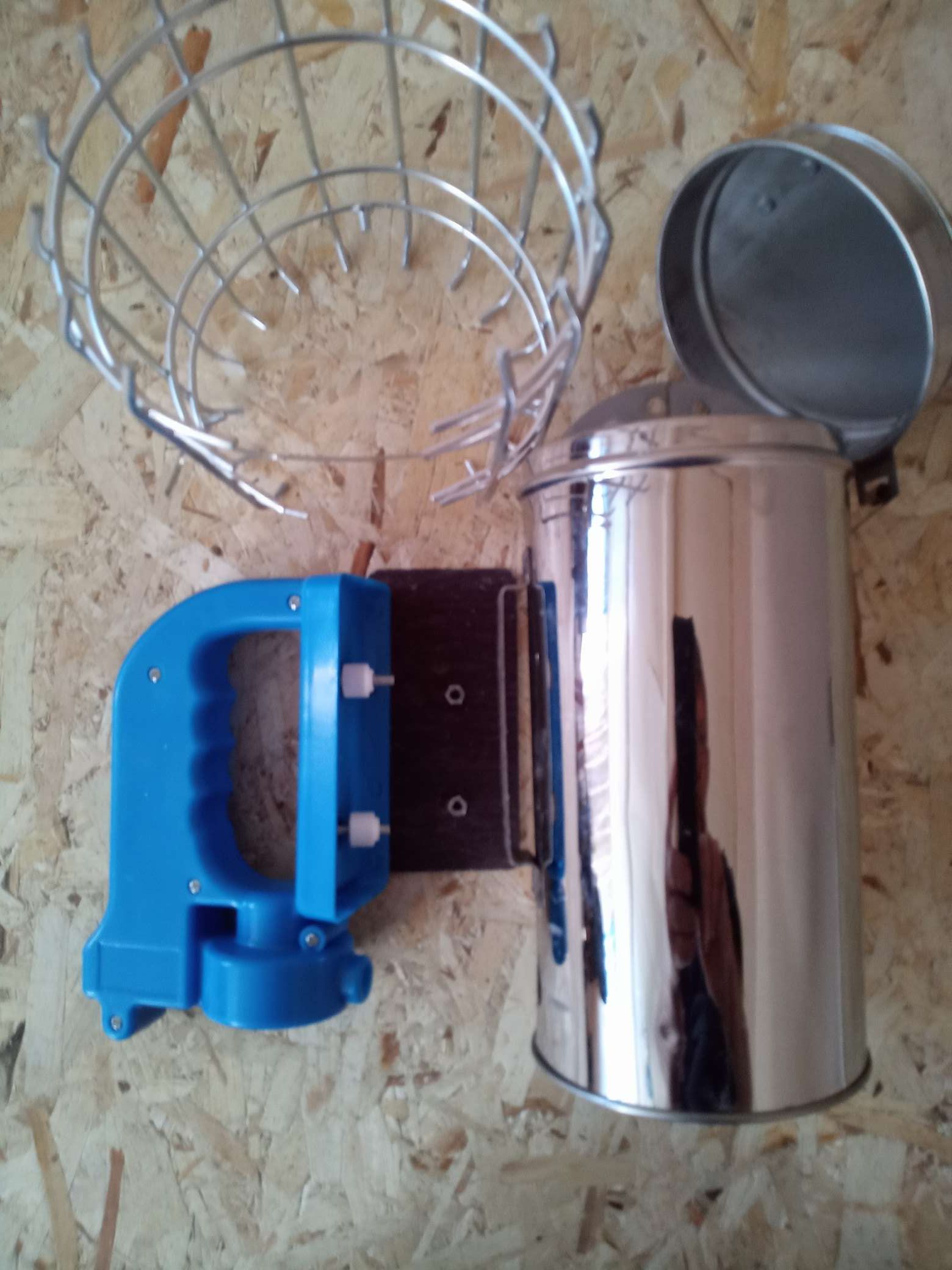

Электрический модуль крепится к дуге-ленте, приваренной к корпусу дымаря, через керамические тепло-изоляторы и термостойкую прокладку (наподобие паронита) двумя винтами и гайками.

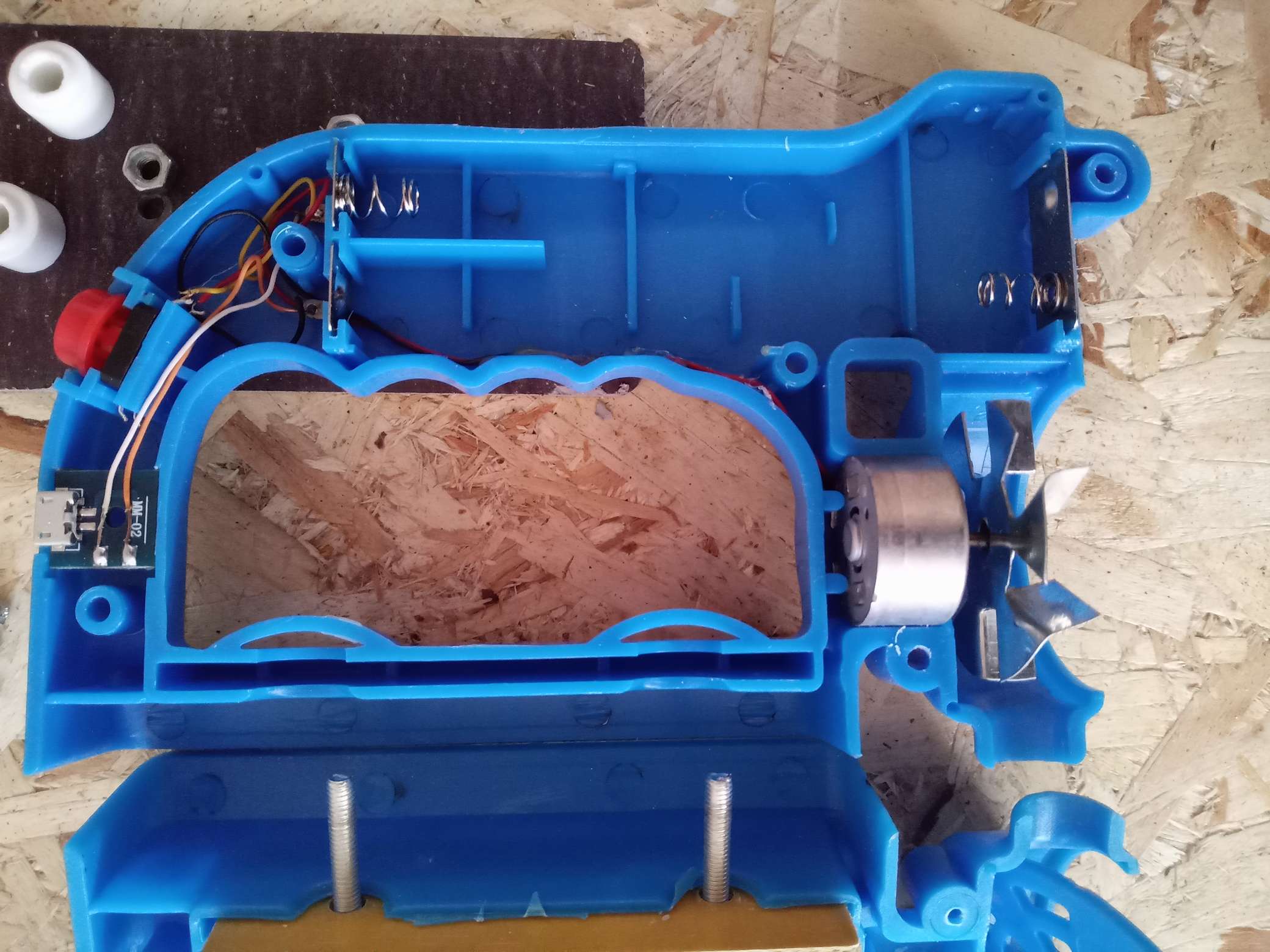

Электрический модуль представляет из себя контейнер для 4-х пальчиковых элементов питания (АА) в самой ручке, разъема USB, кнопки включения, установленных в верхней части ручки-контейнера и электровентилятора, расположенного под ручкой.
Никаких плат заряда и защиты не имеется. Поэтому, в случае использования литиевых аккумуляторов, заряжать их через разъем USB необходимо через внешние платы заряда и защиты. Если будут использованы никель-кадмиевые, никель марганцевые аккумуляторы, то питание можно подавать с блока питания на 5 Вольт с защитой по току и напряжению во избежании  их взрыва.

https://forumupload.ru/uploads/0010/f8/52/9/t511102.jpg  https://forumupload.ru/uploads/0010/f8/52/9/t604768.jpg https://forumupload.ru/uploads/0010/f8/52/9/t25355.jpg

https://forumupload.ru/uploads/0010/f8/52/9/t676096.jpg https://forumupload.ru/uploads/0010/f8/52/9/t123145.jpg https://forumupload.ru/uploads/0010/f8/52/9/t409391.jpg https://forumupload.ru/uploads/0010/f8/52/9/t650388.jpg

+1

2

Продолжу рассказ про китайский вентиляторный дымарь. Когда вытащил дымарь из коробки, то первым делом обратил внимание на вентилятор. Мне он показался маленьким для такого дымаря. А после разборки ручки увидел, что это китайский аналог  японского микродвигателя 300-й серии, который многие годы использовался в различных конструктивных вариантах от детских игрушек до аудио плэйеров и автомагнитол. Он выпускается до сих пор в нескольких вариантах. Есть на 3 Вольта, есть на 6 Вольт, есть на 12 Вольт. Есть со встроенным стабилизатором оборотов, есть без стабилизатора. Есть с коротким валом, есть с длинным, есть с односторонним и есть с двухсторонним выходом вала.
Еще отличаются  диаметром корпуса: - от 24 до 32 мм при одинаковой длине корпуса. Диаметр вала -2 мм.

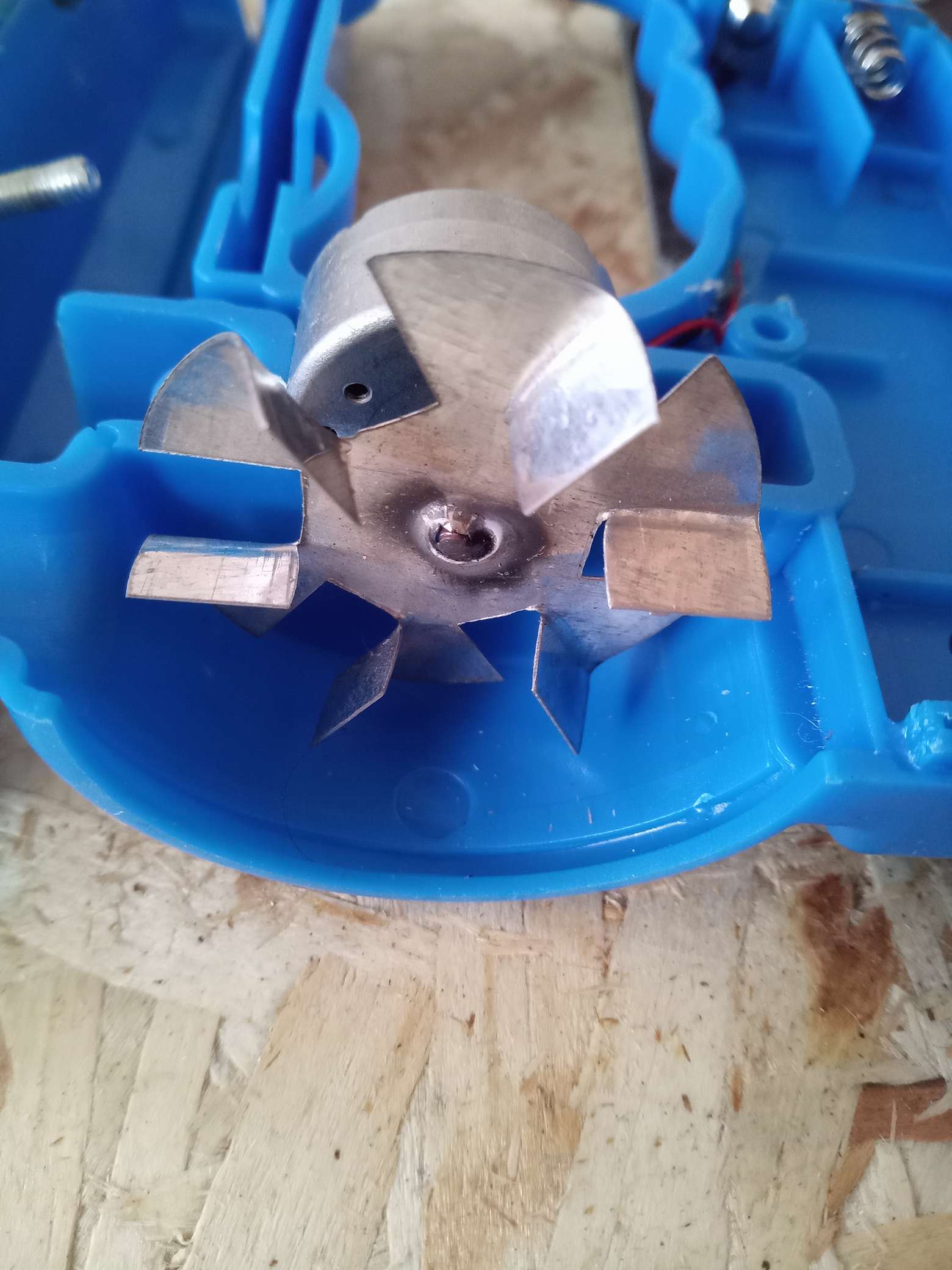

В данном дымаре используется двигатель с коротким валом. Диаметр двигателя 24 мм,  длина -12 мм. Крыльчатка изготовлена из кружочка жести с вырезанными лопастями и приварена (!!!) к валу. Жесть хлипкая и приварена косо. Пришлось выпрямлять. При включении была заметная вибрация. После рихтовки на коленке вибрация уменьшилась и уменьшился шум.
Нужно будет подобрать жаровню (камеру сгорания) от старого дымаря, подобрать решетку для крышки и проверить на работоспособность.
Дымарь без указанных элементов весьма пожароопасный инструмент. При сильном наклоне горючий материал будет вылетать через носик-сопло. И через отверстие для входа воздуха от вентилятора будут вылетать искры и мелкие угольки. Поэтому сначала доработаю, а потом испытаю. И напишу здесь.
Некоторые мысли вслух. Я долго мониторил Алиэкспресс, прежде чем заказать. Удалось узнать конструкцию корпуса и про отсутствие стакана жаровни и решетки на крышке-сопле. Поэтому готов к худшему варианту, что и двигатель окажется маломощным. Но зато у меня есть корпус электрического модуля, который легко устанавливается на любой другой дымарь и позволяет ставить другой, более мощный вентилятор.
Возникло желание переделать питание на литий-ионный аккумулятор. Необходимые для этого плата заряда и защиты уже заказаны и к весне должны придти.
Если мощности вентилятора будет недостаточно, то установлю двигатель вентилятора на большую мощность.
Будет заказан двигатель в таком же корпусе, на большее напряжение. Тогда придется ставить повышающий преобразователь.
Если кто-то уже пользовался таким дымарем, то поделитесь.

+1

3

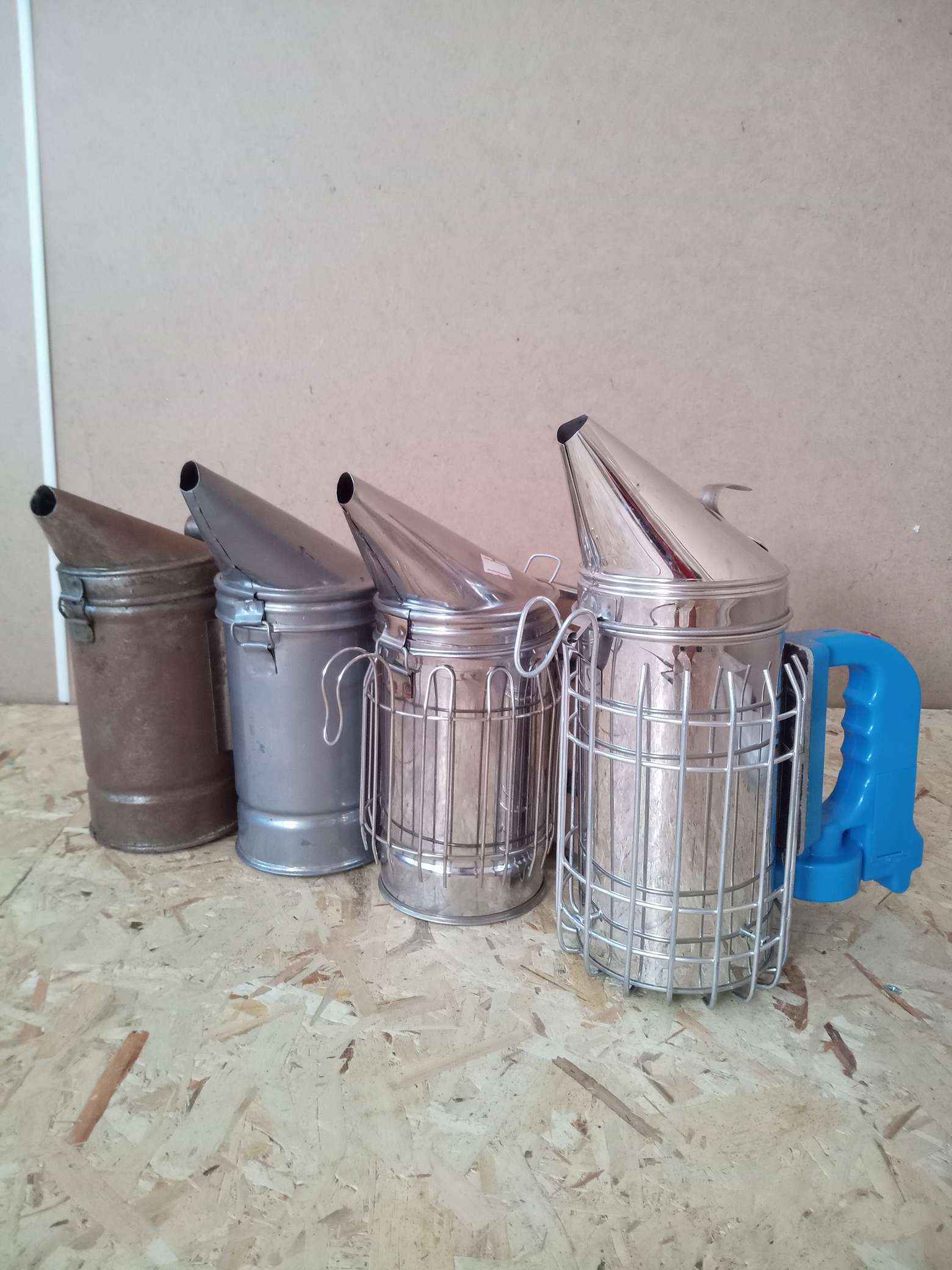

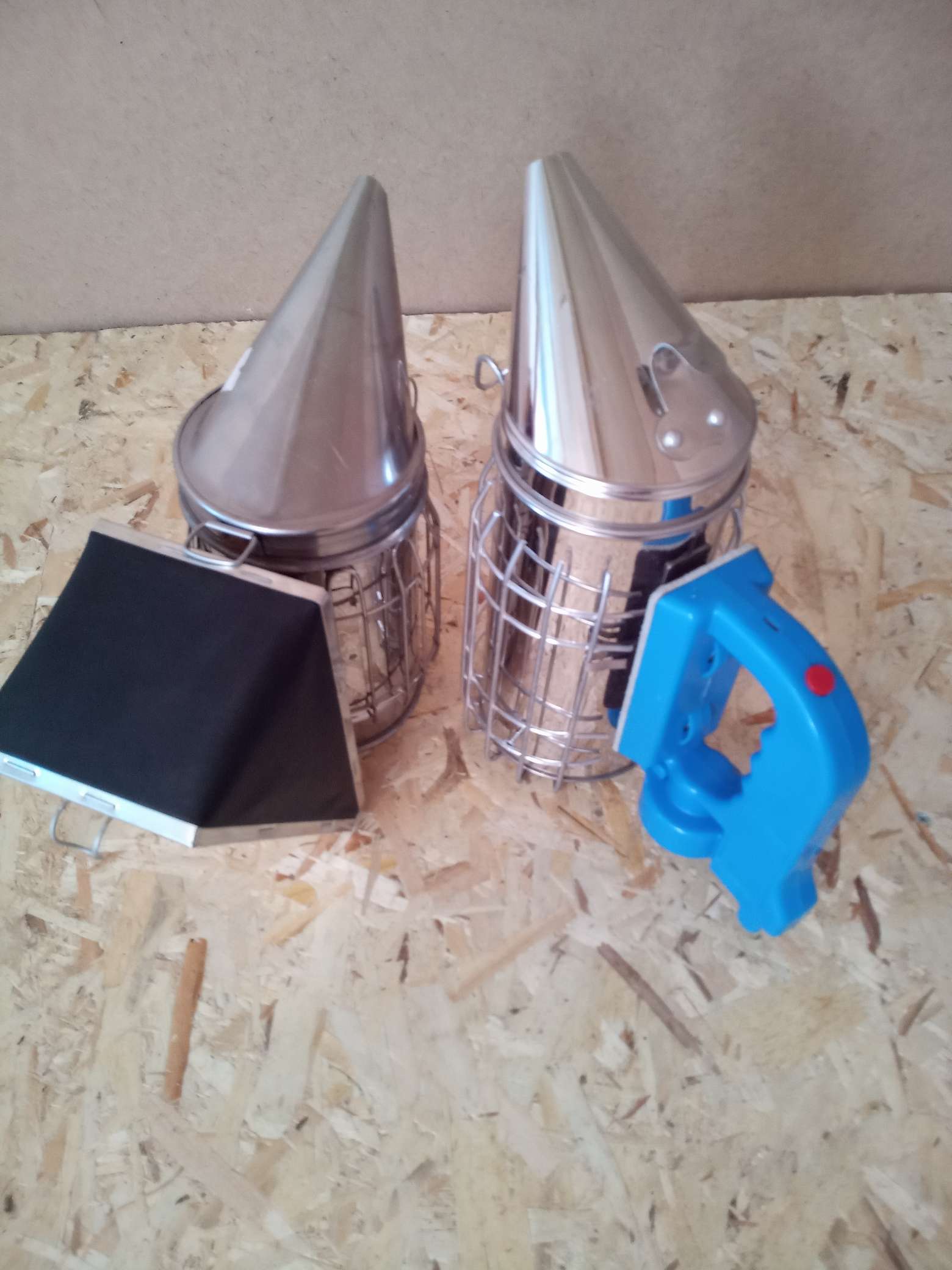

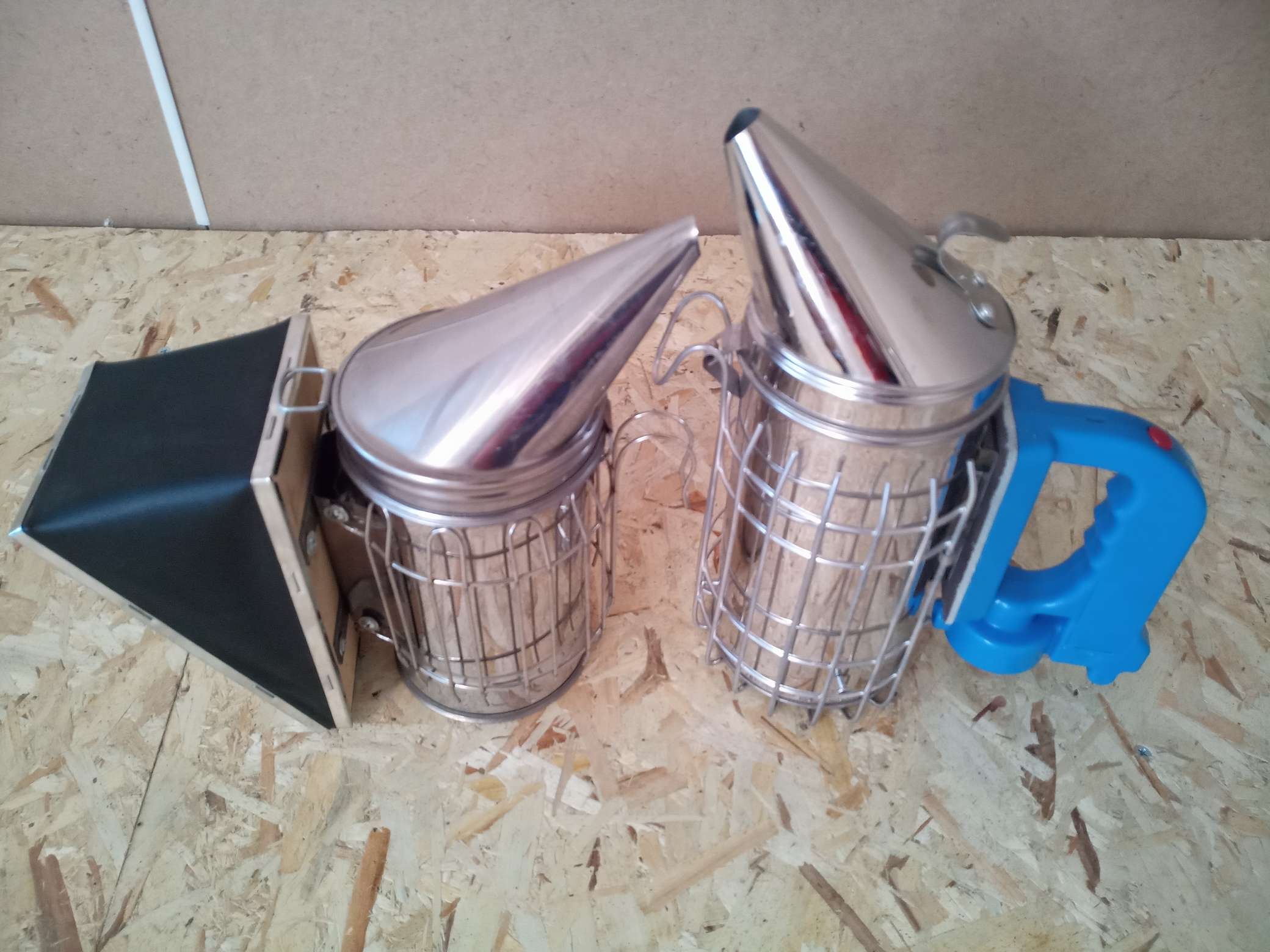

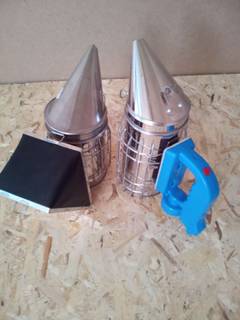

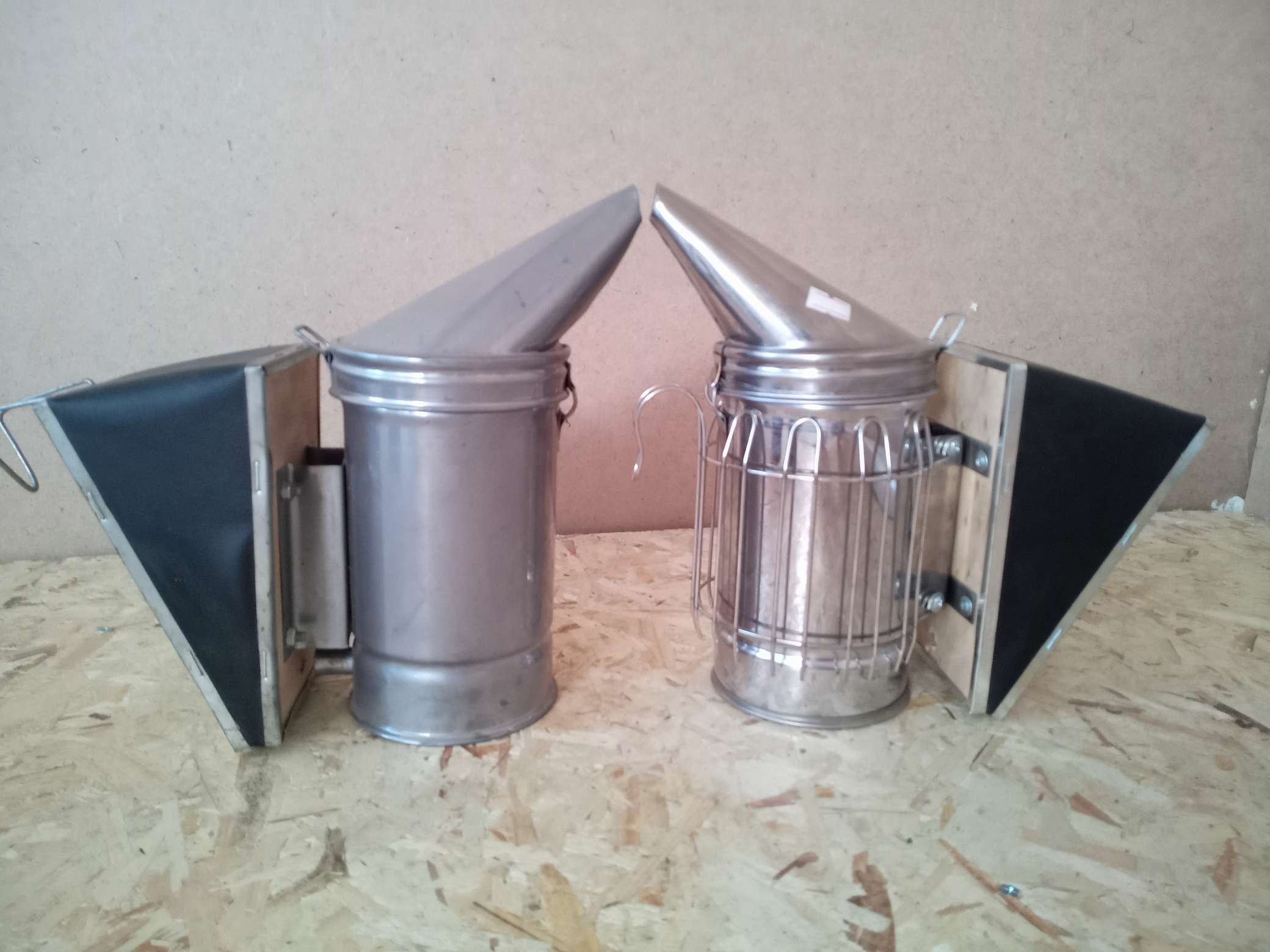

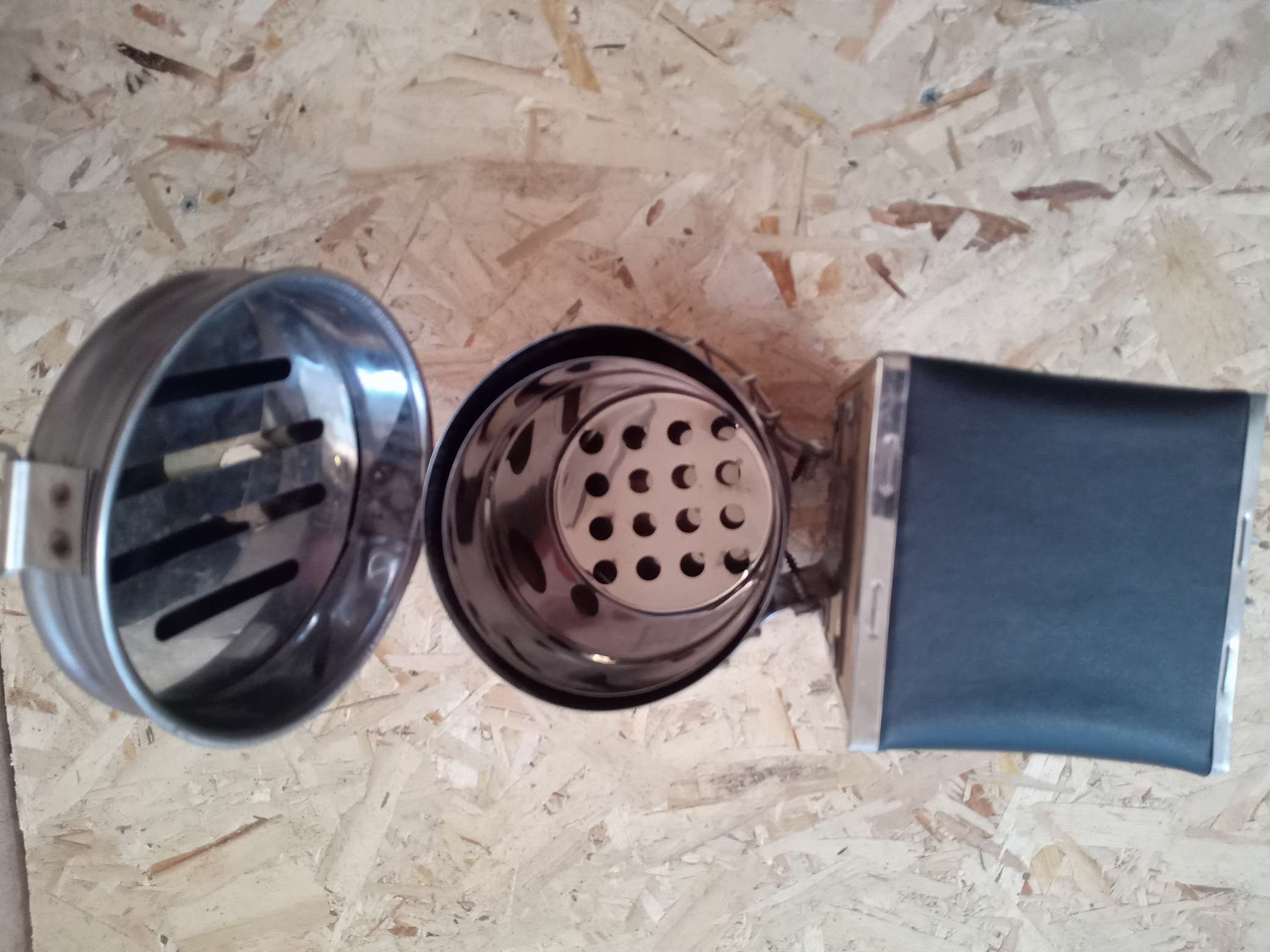

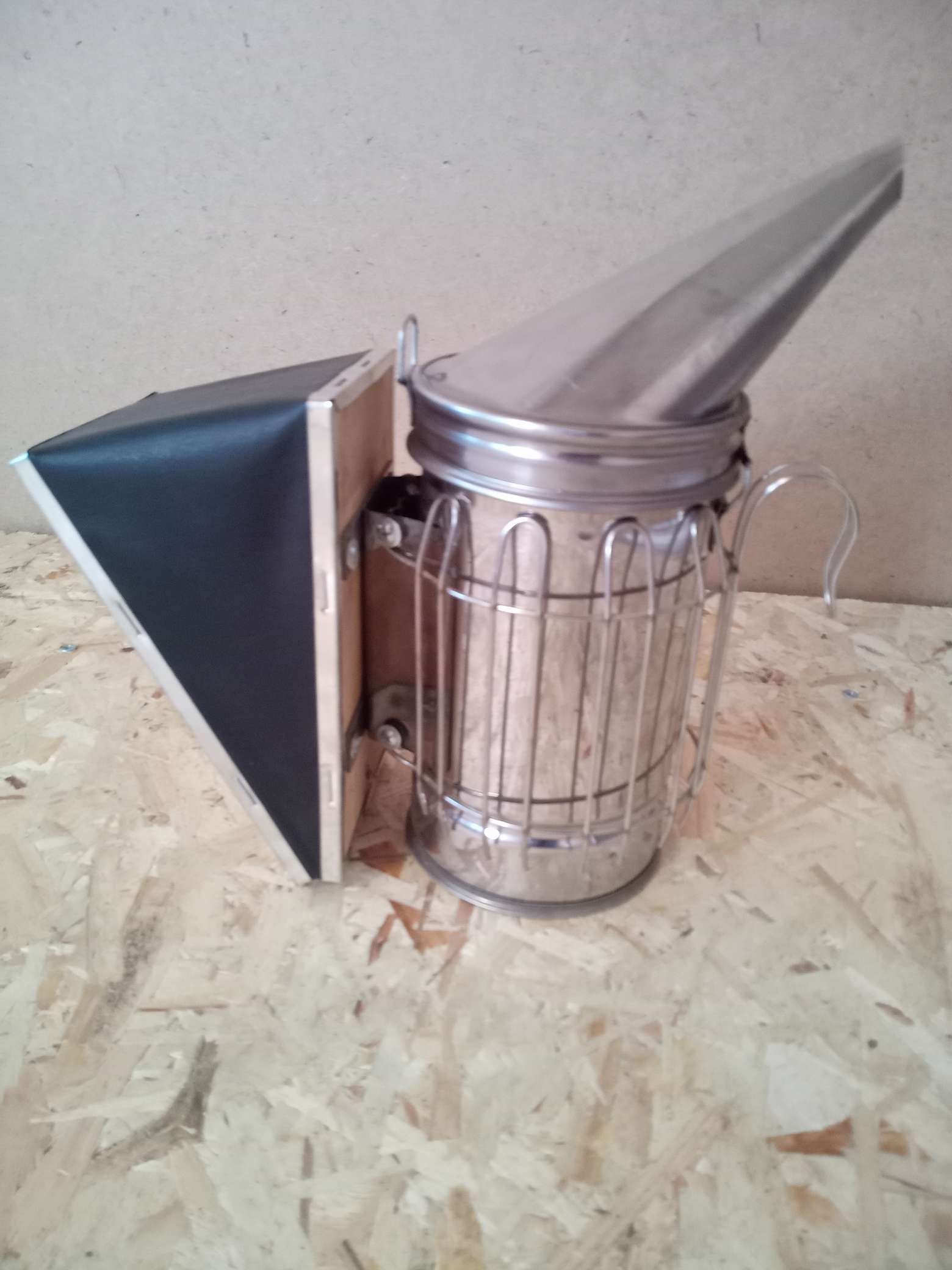

Имеются в продаже в магазинах (в том числе в интернете) и обычные дымари с мехами. Один из них похож на описанный выше вентиляторный. Диаметр корпуса одинаковый. Только высота несколько ниже.  Имеются решетка на крышке и жаровня- стакан (камера сгорания). Защитная решетка крепится более надежно, с помощью саморезов. Корпус мехов съемный. Материал меха - дермантин или аналог.  Корпус дымаря тонкостенный, блестящий (как никелированный), магнитится. Носик(сопло) крышки удлиненный. Приобретен в России, но есть предположение, что изготовлен в Китае.

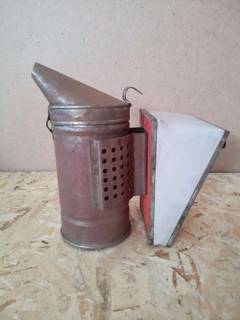

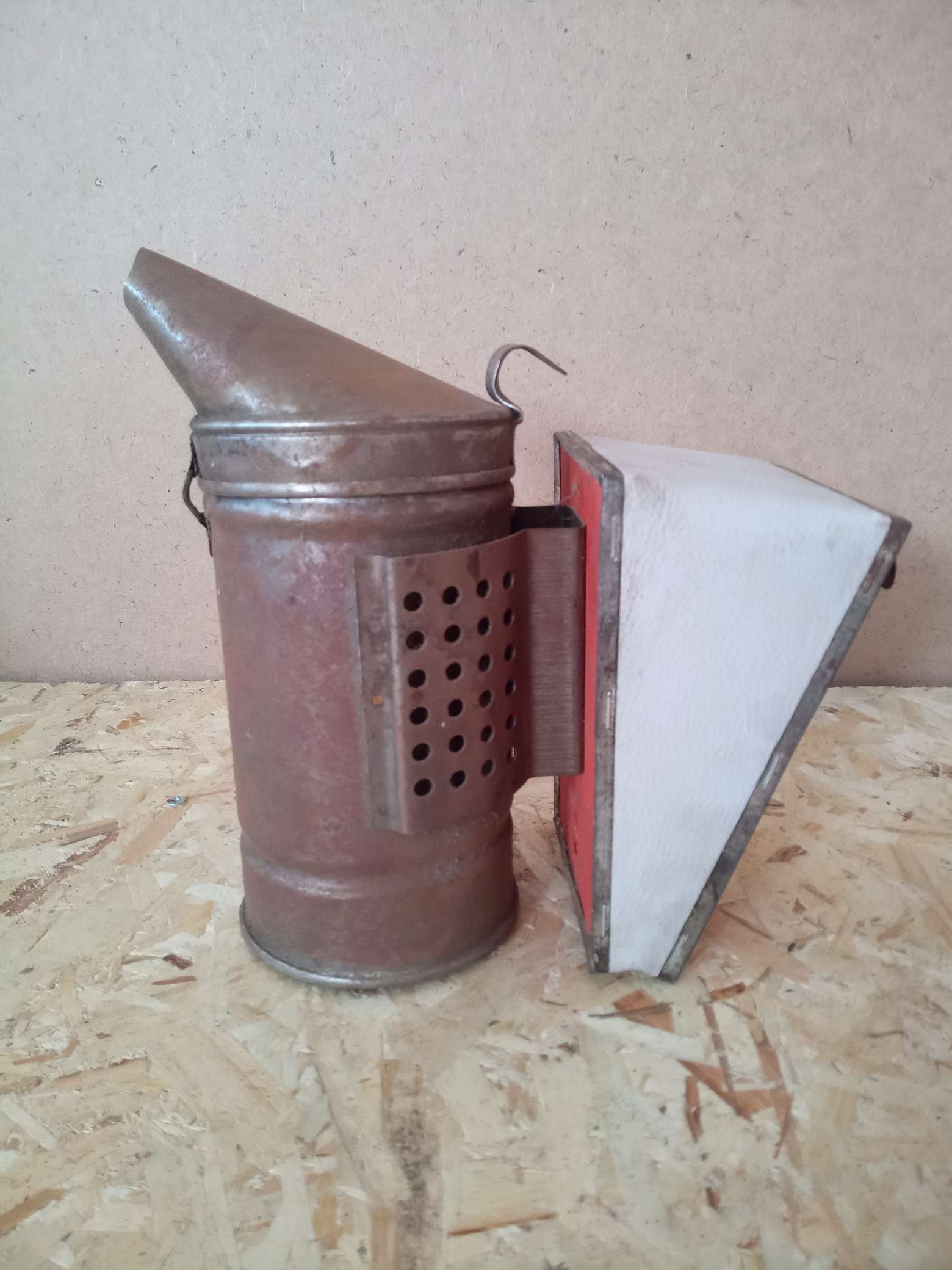

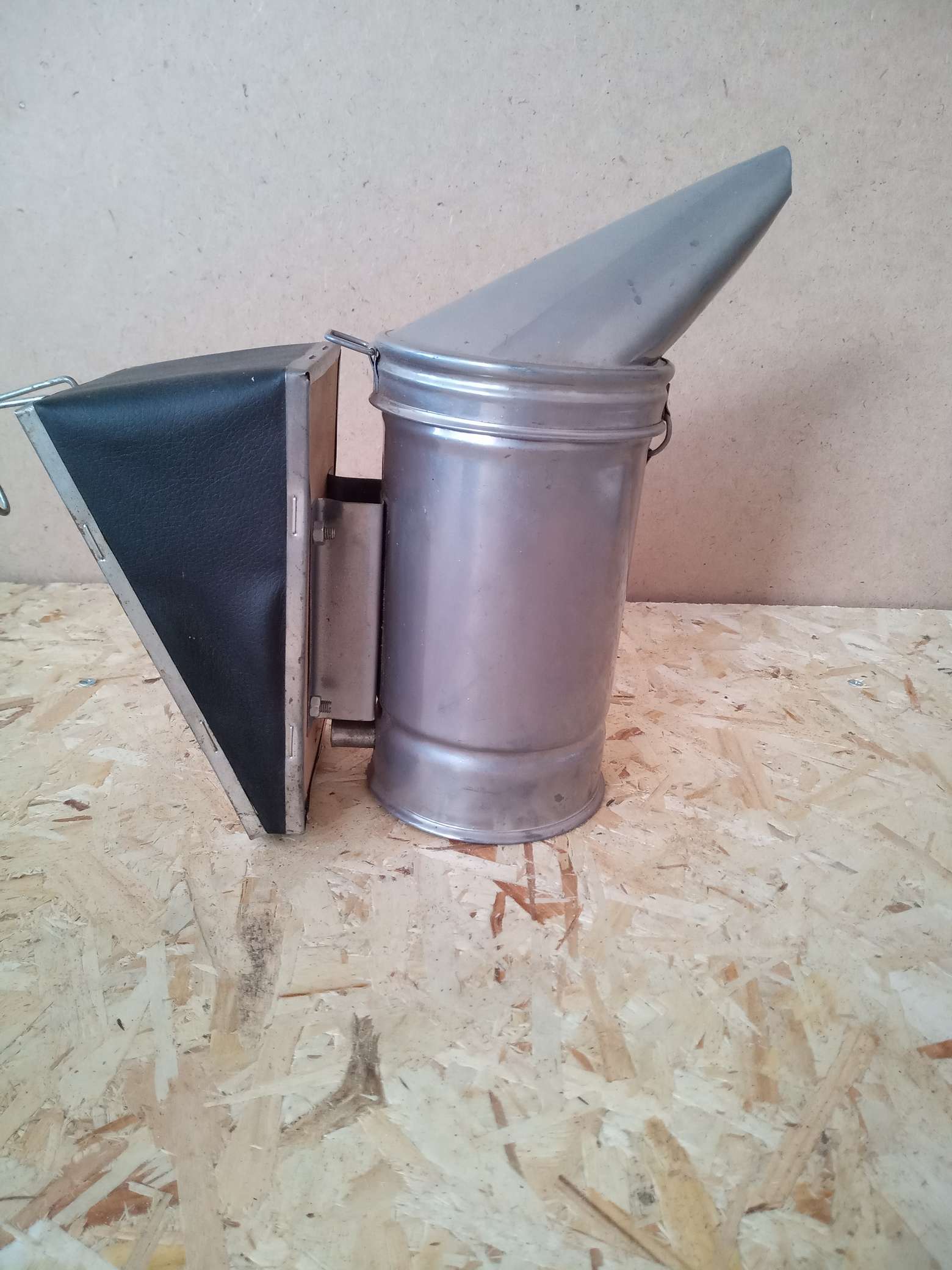

В наличии имеется еще дымарь похожий на описываемый( размеры один в один), но из обычной стали, без защитной решетки и покрытый лаком. Цвет -серый. Возможно тоже из Китая, т.к. на Алиэкспресс имеются похожие. И наш - российский дымарь, обычной стали, с дубеющим дермантином и жесткой пружиной внутри мехов. Поржавел, находясь в резерве.
https://forumupload.ru/uploads/0010/f8/52/9/t468567.jpg https://forumupload.ru/uploads/0010/f8/52/9/t349635.jpg
https://forumupload.ru/uploads/0010/f8/52/9/t140952.jpg

https://forumupload.ru/uploads/0010/f8/52/9/t538441.jpg
https://forumupload.ru/uploads/0010/f8/52/9/t682975.jpg
https://forumupload.ru/uploads/0010/f8/52/9/t82905.jpg

https://forumupload.ru/uploads/0010/f8/52/9/t745204.jpg
https://forumupload.ru/uploads/0010/f8/52/9/t766913.jpg
https://forumupload.ru/uploads/0010/f8/52/9/t94056.jpg

А об этой фотографии расскажу ниже:
https://forumupload.ru/uploads/0010/f8/52/9/t620096.jpg

0

4

Николай,благодарю за подробнейший обзор!Ровно этим я сейчас и озадачился.
Взбрендило изготовить электронный дымарек.
Искал в интернете,и такого обзора еще не находил,чтобы все потрошки девайса видно было.
По двигателю и питанию находил замеры подобного дымаря,показывал прибор 5V ;2,4А

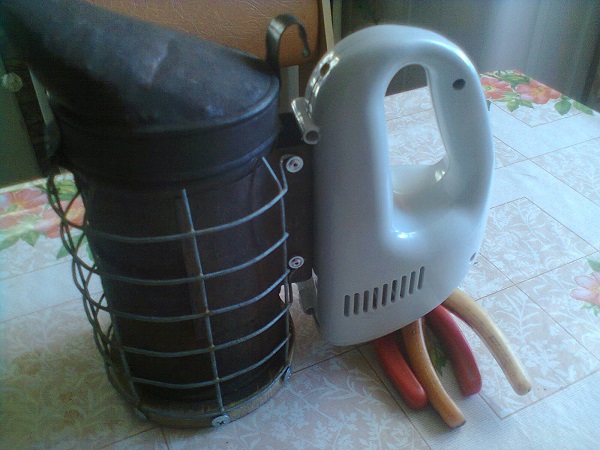

Конструкция нагнетатель-ручка просто приложена к дымарю.
Конечно будет крепиться через термопрокладку.
Питание будет от литиевых аккумуляторов с подзарядкой,обязательно(!) через контролер.

https://forumupload.ru/uploads/0010/f8/52/273/t111739.jpg

0

5

Андреано написал(а):

Взбрендило изготовить электронный дымарек.

Я приобрел вентиляторный дымарь для экспериментов. И как опытный образец для конструирования. Просмотрел несколько роликов с демонстрацией китайских образцов и наших отечественных самодельщиков-кулибиных. Проблема в изготовлении улитки(корпуса вентилятора) и контейнера для батарей. Сейчас уже знаю, какой примерно нужен двигатель, как изготовить крыльчатку и какие можно применить батареи питания. Нужно 2 куска пластиковой трубки.  1 - с внутренним диаметром 30-32 мм, чтобы влезло 4 элемента АА (2+2) или один литиевый аккумулятор с платой заряда и защиты с преобразователем и 2 - с внутренним диаметром 45-60 мм, чтобы поместить крыльчатку(можно с двигателем), высотой примерно 35- 50 мм.
Нужно будет металлическую полоску шириной 30-40 мм и длиной примерно 250-300 мм. Толщина зависит от металла -от 1 до 2-х мм.
Нужно еще полоску паронита или асбеста шириной как металлическая полоска и полоску стеклотекстолита.
Контейнер с батареей будет являться ручкой. Под нее ближе к корпусу дымаря крепится корпус вентилятора, а металлическая полоска , согнутая буквой П будет соединять ручку и вентилятор с корпусом дымаря через текстолит и паронит.

А теперь про эту фотографию:
  https://forumupload.ru/uploads/0010/f8/52/9/t620096.jpg

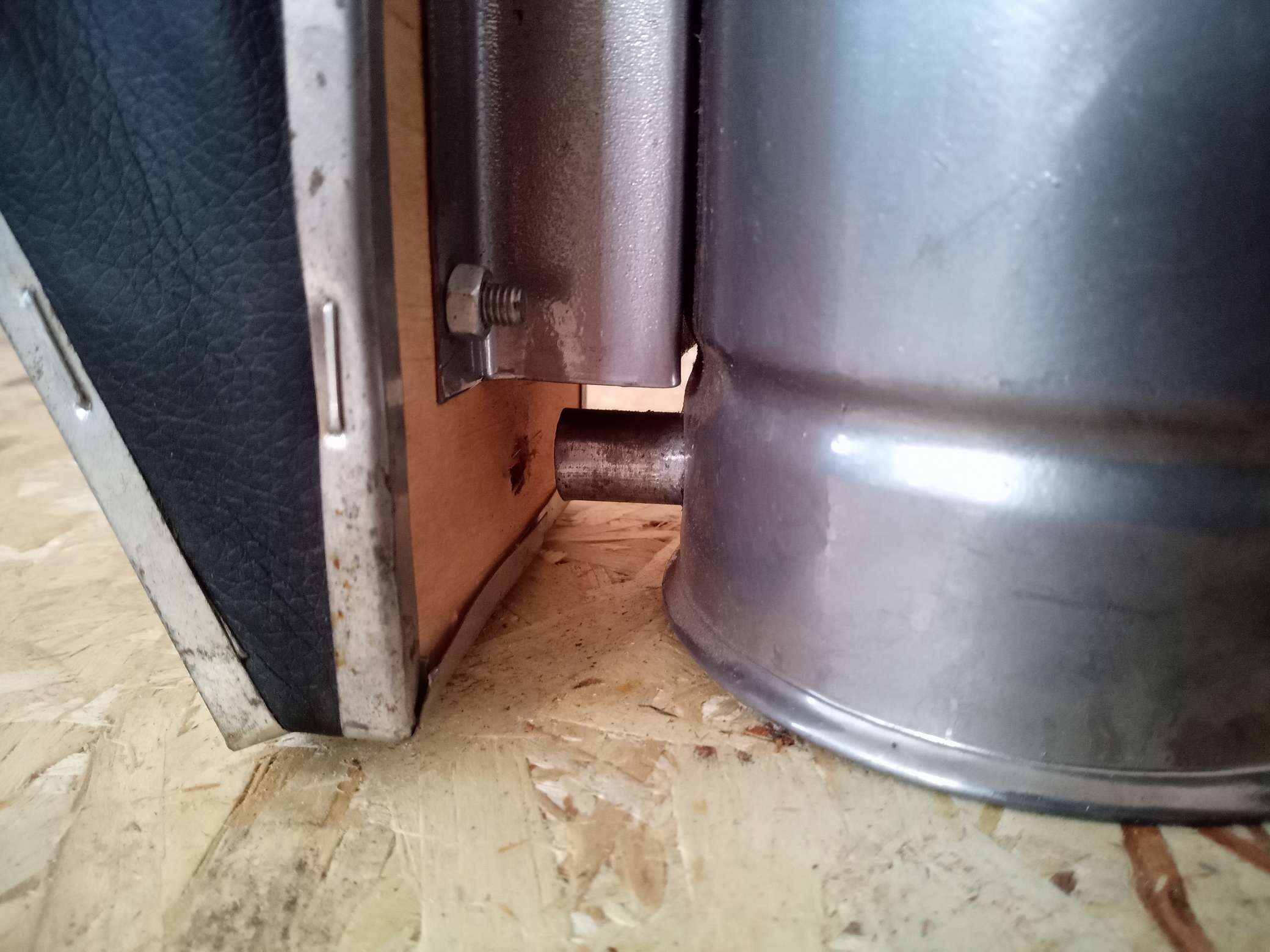

Обратите внимание на трубочку, торчащую из корпуса дымаря. Находится между мехами и корпусом.
Когда-то отечественные дымари комплектовались такими трубочками. За долгие годы эксплуатации подобных дымарей никто не смог объяснить, зачем нужна эта трубочка. Считалось, что эта трубочка вставлялась в сопло для его удлинения.
А я стал применять эту трубку в противопожарных целях. Обычно, при горении дымообразующего топлива на дно дымаря падают мелкие угольки. Если сильно (резко) нажать на меха, то эти угольки в виде искр вылетают из отверстия и могут служить источником возгорания на пасеке или в конкретном улье. Такие случаи имеют место.
Я вставил трубку в отверстие  в корпусе дымаря, напротив отверстия в корпусе мехов. Вынул стакан-жаровню и изнутри высунул конец трубки наружу. В отдельных случаях нужно расширить отверстие в корпусе дымаря. Обычно диаметр отверстия 12-15мм.
Расстояние между трубкой и корпусом меха  установил в 10-15 мм.
Теперь вероятность вылета искр из корпуса дымаря гораздо меньше.
В добавок, почти весь воздух из мехов поступает в корпус дымаря не рассеиваясь. Стал применять очень давно, в начале пчеловодной деятельности.

0

6

NFOM написал(а):

Сейчас уже знаю, какой примерно нужен двигатель, как изготовить крыльчатку и какие можно применить батареи питания. Нужно 2 куска пластиковой трубки.  1 - с внутренним диаметром 30-32 мм, чтобы влезло 4 элемента АА (2+2) или один литиевый аккумулятор с платой заряда и защиты с преобразователем и 2 - с внутренним диаметром 45-60 мм, чтобы поместить крыльчатку(можно с двигателем), высотой примерно 35- 50 мм.
Нужно будет металлическую полоску шириной 30-40 мм и длиной примерно 250-300 мм. Толщина зависит от металла -от 1 до 2-х мм.

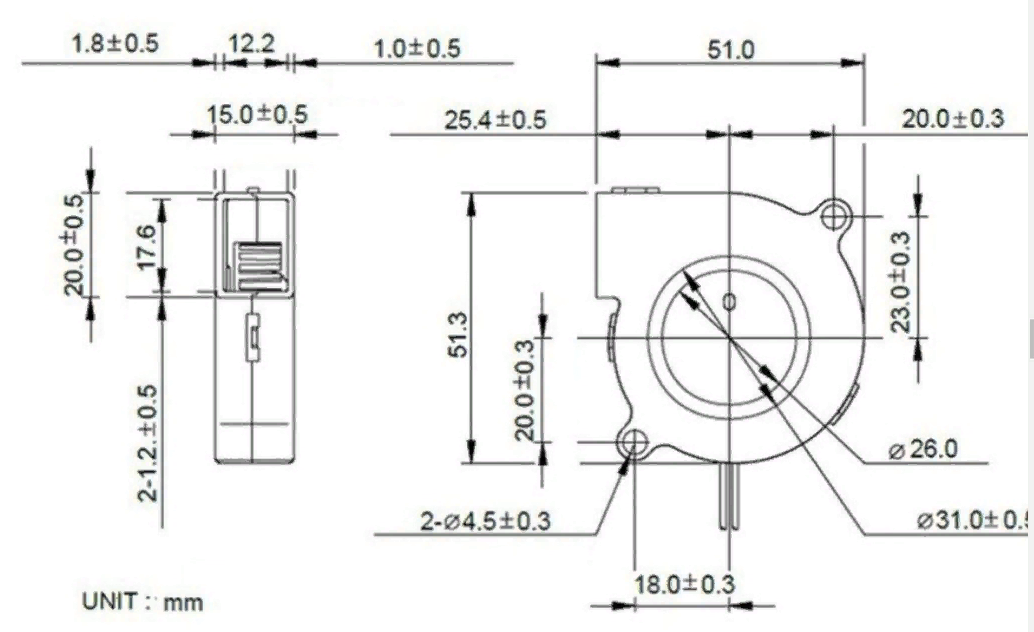

Если нет желания заморачиваться с улиткой,можно заказать на алиэкспресс.
По мощности турбинки разные от 5V до 24V.Найти по названию турбовентилятор либо вентилятор охлаждения.
Останется только ручку с блоком питания приделать.Цена не кусается.Попадались в пределах 100р.
Я бы так и сделал.
Просто купленный давно уже пылесосик автомобильный оказался некудышний-фильтр отстойный и сифонил со всех щелей.
Решил его приладить к делу.
https://forumupload.ru/uploads/0010/f8/52/273/t489744.png  https://forumupload.ru/uploads/0010/f8/52/273/t319466.png

0

7

Андреано написал(а):

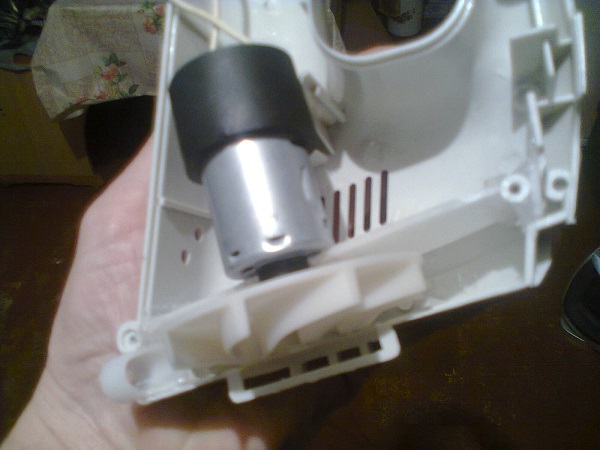

Просто купленный давно уже пылесосик автомобильный оказался некудышний,и решил его приладить к делу.

Двигунок очень мощный,от 12В хоть лодки резиновые накачивай(шутка),и 4В вполне достаточно-уже испытано.
Мощнее не надо.Стартует очень резво.Балансировка прекрасная-вибрации никакой,лишь шумок небольшой.
Места под батарейки,как видно-предостаточно.
Хочу установить в корпус два блока питания,один например сел во время работы,переключил на другой.
Отработал на пасеке-севший поставил на зарядку.Перегородка за крыльчаткой-это уже сам сделал.
https://forumupload.ru/uploads/0010/f8/52/273/t270301.jpg

0

8

Андреано написал(а):

Если нет желания заморачиваться с улиткой,можно заказать на алиэкспресс.

Пришли 2штуки. Типономинал 5015. Диаметр - 50(+-), высота(толщина) - 15(+-). Как у тебя на картинке.  Заказал на 5 Вольт. Показалось, что слабоваты. Наверно придется заказать на 12 вольт.
Они будут в 2 раза мощнее. Но есть желание самому смастерить весь модуль. У меня есть двигатели-вентиляторы на 27 Вольт с авиационной радиоаппаратуры. Наверно штуки 3 лежит. Со списанной аппаратуры снял при разборке. Великоваты по размерам. Двигатель и от 12 вольт вращается. Но размеры и вес не подходят. Можно взять улитку и крыльчатку. И даже они большие. Диаметр крыльчатки более 6 см. А улитка еще больше.
Порылся в  своих коробках и нашел несколько двигателей серии ДП и ДПМ. Какие-то из них на 12 В, а какие-то на 27В. Тоже снятые с аппаратуры. Нашел несколько двигателей подобных китайцу, от плэйеров и автомагнитол. Если выпаять регуляторы оборотов, то можно использовать. Они тоже разные. Питание от 3-х В и до 12 В.
Нужно предусмотреть регулятор скорости выносной или переключатель, чтобы минимум дыма выгонять и максимум. В зависимости от необходимости.

Андреано написал(а):

Двигунок очень мощный,от 12В хоть лодки резиновые накачивай(шутка)

Мои самолетные примерно такого размера. Сами двигатели. Твоя конструкция получается очень тяжелой. После работы с 2-3 семьями руки начнут болеть. Даже обычный дымарь дает о себе знать на моей пасеке в 45-50 семей.
Надо сделать как можно легче весом. Вариант с готовой улиткой от китайцев мне больше нравится. Вентиляторы пришли еще осенью. После прогонки их под напряжением 5-6 вольт засомневался в их производительности и решил заказать для сравнения и пинка мыслям готовый на Алиэкспресс. Даже китайский вариант меня не очень устраивает по производительности. Поэтому электрический модуль был разобран и изучен. Заодно исправил косяки крыльчатки.
На Алиэкспресс есть улитки и больших размеров. Но настораживает производительность. Я делаю выводы о производительности исходя из заявленных электрических параметров. Большинство улиток при номинальном напряжении имеет малый ток потребления. Если при напряжении в 12 вольт ток менее 100 мА, то это слабый вентилятор. При напряжении в 5 Вольт нужно, чтобы потребляемый ток был не менее 200 мА. Чем больше ток, тем больше мощность двигателя и производительность крыльчатки, то есть вентилятора.
Немного о питании вентилятора. В качестве источников питания можно использовать аккумуляторы разных конструкций: никель-кадмиевые, никель марганцевые, литиевые разных модификаций и кислотно-свинцовые герметичные. Во многих светодиодных фонарях используются герметичные кислотные аккумуляторные батареи. Встречаются на 4,2 Вольта и 6,3 Вольта. Емкость тоже различная. Это самые тяжелые аккумуляторные батареи. Остальные имеют меньший вес. Из фонарика можно взять и схему заряда аккумуляторной батареи от сети. Для литиевых требуется схема заряда и защиты. И преобразователь напряжения, чтобы повысить напряжение, подаваемое для питания двигателя вентилятора.
С этим довольно просто. Готовые платы можно заказать в Китае.
Желательно, чтобы можно было быстро заменить подсевшую аккумуляторную батарею. Использовать аккумуляторную батарею большой емкости возможно, если объем отсека позволяет, но увеличивается вес конструкции.
Заказать  все необходимое можно не только на Алиэкспресс, есть другие торговые площадки и магазины. Можно и в российских магазинах, но дороже, иногда до 2-х раз.

0

9

NFOM написал(а):

Когда-то отечественные дымари комплектовались такими трубочками. За долгие годы эксплуатации подобных дымарей никто не смог объяснить, зачем нужна эта трубочка. Считалось, что эта трубочка вставлялась в сопло для его удлинения.

Ошибочка. Вообще то это трубочка вставлялась не для удлинения сопла. Она вставлялась внутрь сопла более чем на половину. Тогда при наклоне дымаря из его сопла на рамки не капал дёготь, а стекал в образовавшуюся ёмкость между трубкой и кожухом сопла. При возвращении дымаря в вертикальное положение дёготь стекал в камеру сгорания. А если крышка дымаря закрывалась не плотно, то дёготь растекался безобразными полосками по внешнему корпусу дымаря. Вообще то полезная вещь.(имхо)

Отредактировано Вова-522 (2022-03-25 09:40:38)

0

10

NFOM написал(а):

Материал меха - дермантин или аналог.

Да... дермантин долго не служит. У меня был ещё советский дымарь с мехами из натуральной тонкой кожи. Дымарь с годами сгнил,  а мехам ничего не стало.

0

11

Вова-522 написал(а):

Да... дермантин долго не служит. У меня был ещё советский дымарь с мехами из натуральной тонкой кожи. Дымарь с годами сгнил,  а мехам ничего не стало.

Пробовал я делать из тонкой кожи.Может слишком тонкой.
Меха раздувались ПУЗЫРЕМ,а "выхлопа" никакого.
Поставил дырмантын-заработали  :D

0

12

NFOM написал(а):

Твоя конструкция получается очень тяжелой. После работы с 2-3 семьями руки начнут болеть. Даже обычный дымарь дает о себе знать на моей пасеке в 45-50 семей.
Надо сделать как можно легче весом.

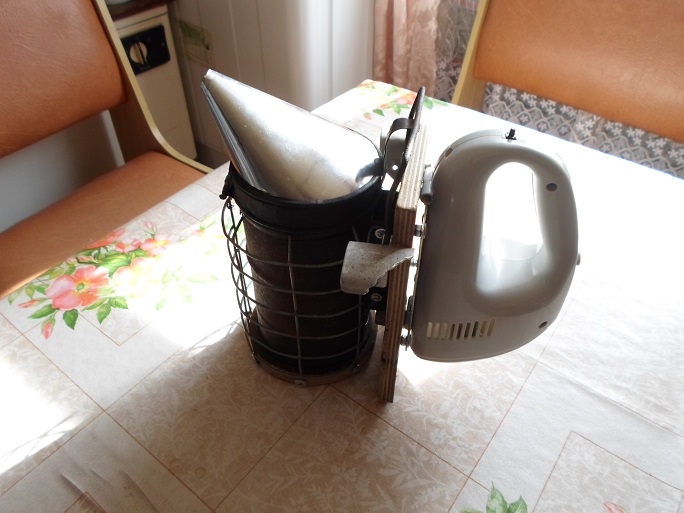

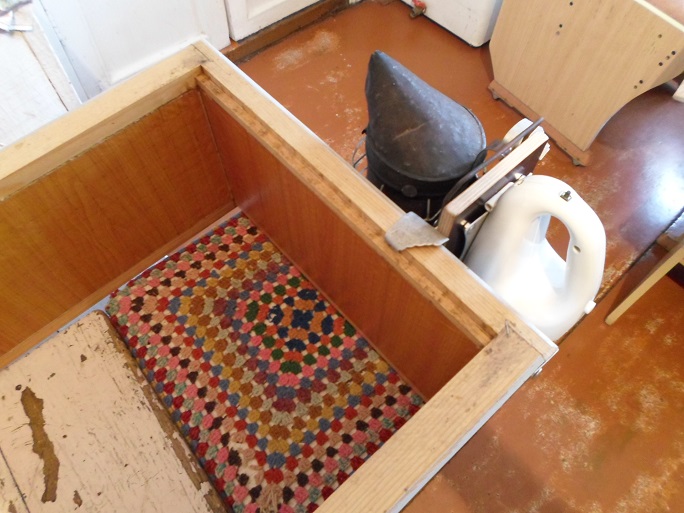

В общем,вот что получилось.По весу на 100гр потяжелел дымарек-эт да.
Но не думаю,что это сделает его менее комфортным.
Ручка очень удобная-хват куда лучше,чем у обычного дымаря.
Есть штекер для зарядки.
Два блока аккумуляторов,как и планировал.Каждый на 2500мАч
Один блок разрядился невовремя-переключил на другой.Отработал с пчелами-первый на зарядку.https://forumupload.ru/uploads/0010/f8/52/273/t381924.jpg
https://forumupload.ru/uploads/0010/f8/52/273/t859938.jpg

+1

13

Андреано написал(а):

Пробовал я делать из тонкой кожи.Может слишком тонкой.
Меха раздувались ПУЗЫРЕМ,а "выхлопа" никакого.
Поставил дырмантын-заработали

Блин. Любопытно. Надо будет разобрать кожаные меха у старого дымаря. Я ведь его так и не выбросил.  Может там какой секрет внутри?
